• 전력 통합관리 소프트웨어

    • 1. 시스템개요
    • 대형화, 복잡화 되어가는 첨단 빌딩 및 공장의 전기설비 계통의 관리 및 운용의 효율화를 위한 종합 전력중앙 감시제어 시스템으로서 소형 건물, 대형 건물 및 파워플랜트의 전력설비의 관리를 단일 통신망으로 수용하여 중앙 집중 관리 및 분산제어를 실현하기 위하여 최신의 디지털 기술을 이용하여 전기시설의 통합관리를 가능토록 설계된 시스템입니다.
    • 통합관리개요
      1.1 건물내의 수변전설비에 자동제어 시스템을 도입하여 수변전 설비의 운전상태 및 계측, 적산치의 정보를 수집하여 주변기기(모니터,프린터) 를 통하여 운전자가 한눈에 중앙 집중관리를 할 수 있도록 데이터를 처리, 제공한다.
      1.2 수집된 정보를 전력관리용 소프트웨어로 연산하여 자동운전 및 데이터를 정리, 제공함으로서 수변전 설비 운영의 효율화 및 에너지 절감을 실행하게 된다.
      1.3 수집된 정보를 과학적으로 분석할 수 있는 에너지 사용의 데이터를 제공함으로서 운전자에게 수변전 설비 및 생산설비의 효과적 유지관리 운영을 제공한다.

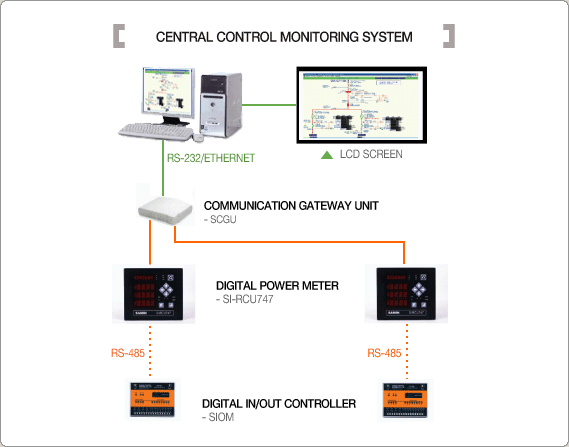

    • 2. 시스템 구성도


    • 3. 시스템 및 현장기기 사양
    • 시스템 하드웨어
    • CUP
      CLOCK SPEED : Dual core
      2.0GHZ 이상
      RAM : 1024MB
      CACHE MEMORY : 2MB
      HDD : 250GB 이상
      ODD : DVD MULTI
    • MONITOR
      SIZE : 19" TFT LCD
      해상도 : 1280 x 1024ni / 60Hz
      표시화면 크기 : 360(H) x 270(V)mm
      색 상 : Any Colors
    • PRINTER
      인자방식 : INKJET
      인자속도 : 35ppm 이상
      인쇄용지 : A3, A4 PRINTER
      인자방식 : INKJET
      인자속도 : 35ppm 이상
      인쇄용지 : A3, A4


    • 시스템 하드웨어
    • OPERATING SYSTEM : Windows 95/98/NT/2000/XP/Vista
      Tool : Auto Base(국산 자동화 전용 소프트웨어)
      Animation Graphic Object로 실감나는 현장감시 기능
      1 Package로 PC:PLC(Controller) 1:1~256 접속가능
      Network 구성시 연결된 모든 Auto Base 프로그램과 상호 감시/제어 기능
      Internet으로 연결시 모든 Auto Base 프로그램과 상호 감시/제어 기능
      실시간 Trend 및 Historical Multi-Trend 기능 (5년간의 운행 데이터 자체 관리)
      다양한 통신방법을 지원 (RS232, RS422, 485, GP-IP, 내장 Card Type,TCP/IP.DDE등)
      각 사용자별로 User Name 및 패스워드를 부여한 후 사용 권한을 제한 할 수 있다.
      경보 발생시 라인 프린터로 경보 내용을 출력해 준다.
      그래픽 감시화면을 수전계통도와 동일하게 구성할 수 있다.
      기타 수용가의 요구사항 및 기능 추가 가능 (전기요금계산 등)

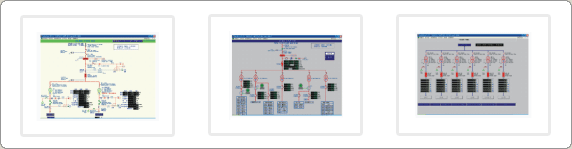

    • 시스템 운영화면


    • 4. 시스템 기능
    • 시스템 운영화면
    • 손쉬운 운전
      윈도우 베이스 환경으로 운전
      P/C Mouse 및 keyboard에 의한 운전
      그래픽 화면 메뉴에 의한 운전
      경보 관제점 관리 지원
      전력 계통 그래픽 화면 구성 및 관제점 표시
      온라인 상태에서의 데이터 수정 및 입력
    • 시스템 보안 기능
      운전자 등급, 운전자명, 운전자 패스워드 운영으로 자동제어시스템 운전의 체계적 차등관리 및 보안관리
    • 시스템 리포트 기능
      모든 관제점 기록
      경보요약
      고정 및 금비 관제점 기록
      지정 관제점 기록
      이력 경향감시 기록
      경보 및 상태 변화 기록
      일보 기록
      월보 기록
      년보 기록


    • 5. 도입효과
    • 도입효과
      도입 효과 자동제어 적용 기능 자동제어 적용 기능
      • 수변전 설비의 신속한 관리 및 보안
      • 그래픽화면과 PC Mouse에 의한 사용자 운전 인터페이스
      • 운전원 등급 및 패스워드 기능
      • 관리 요원의 최소화 및 정예화
      • 손쉬운 운전 환경시스템 구성으로 운전체계의 단일화
      • 전기 설비의 중앙집중 관리
      • 에너지 절감 및 관리요원의 보호
      • 전기 설비의 원격관리 범위 확대
      • 에너지 사용의 과학적 분석 및 효과적 관리
      • 경보, 계측 데이터의 제공 및 기록
      • 일보, 월보의 기록
      • 이력 데이터 수집, 다이나믹 경향 데이터
      • 전기기기의 관리지원, 유지보수 최적화
      • 기기의 운전시간, 투입횟수 계산
      • 유지 관리 보수 프로그램 운영
